Het begin is gemaakt
Een open frame of gesloten frame treintafel

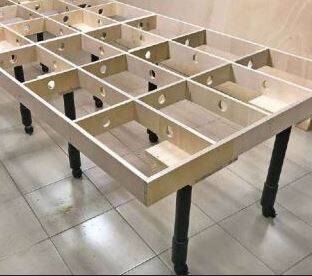

Ik heb gekozen voor een gesloten frame met openingen erin (ook wel mangat genoemd), om overal gemakkelijk bij te kunnen. Het is een houten frame bestaande uit balkjes 44x27 mm en een MDF (12 mm) plaat die de basis van de tafel vormt. Rondom de openingen is er ruimte genoeg ruimte voor zelf gemaakt modules van o.a. geluid en licht. Hier boven heb ik weer een MDF plaat (4 mm) gelegd, welke het spoortracé ondersteund. Het onderstel of te wel de poten zijn gemaakt van koker profiel, waar onder zwenk wielen zijn gemonteerd, zodat deze verrijdbaar is om gemakkelijk overal bij te kunnen.
Aan de voorzijde is er een uit schuifbaar bediening paneel gerealiseerd.
De pijlers en constructie van de bergen heb ik gemaakt van PIR hardschuim en tempex isolatie platen.
De reden dat ik dit heb gebruikt heb is, omdat het licht in gewicht is, en vanwege de prijs, het zijn afval, dat werden gebruikt voor het stapelen van pallets. De tempex platen zijn reststukken van een bouwplaats.

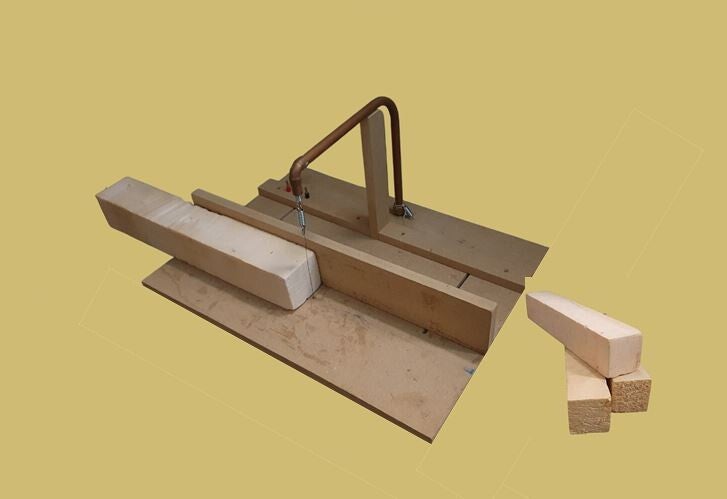

Voor de verwerking heb ik een snij tafel gemaakt, zie foto. Deze werkt op een laboratorium voeding die instelbaar is in zowel spanning 0-30 Volt als stroomsterkte 0-10 Ampère.
De tafel is gemaakt van MDF plaatmateriaal en de arm van koperen 15 mm waterleiding pijp. De koperen pijp wordt gebruikt als min draad. Hierin is een veer geïsoleerd op gehangen waar de plus draad op aangesloten is
Voeding
30 Volt
10 Ampere
De tafel is voorzien van een aanslag, en is gemaakt om er verschillende vormen mee uit te snijden. D.m.v. de aanslag is het mogelijk om er mooie gelijkmatige stroken mee te snijdende aanslag is verstelbaar zodat je er ook verschillende hoeken mee kunt snijden.

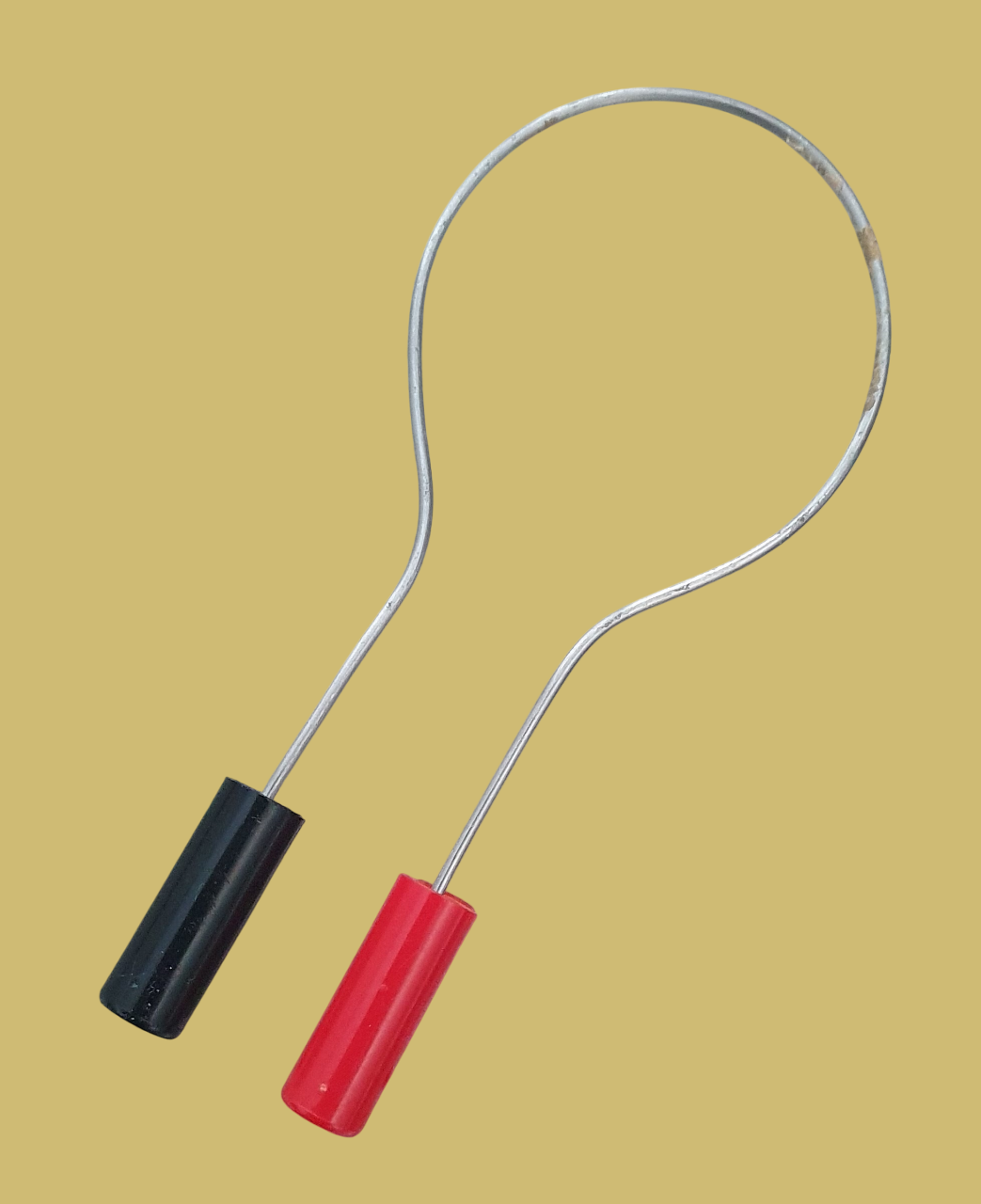

Heb er verschillende hulpstukken bij gemaakt om de o.a. tunnelingangen mee te maken, en de berg wanden te voorzien van structuur.

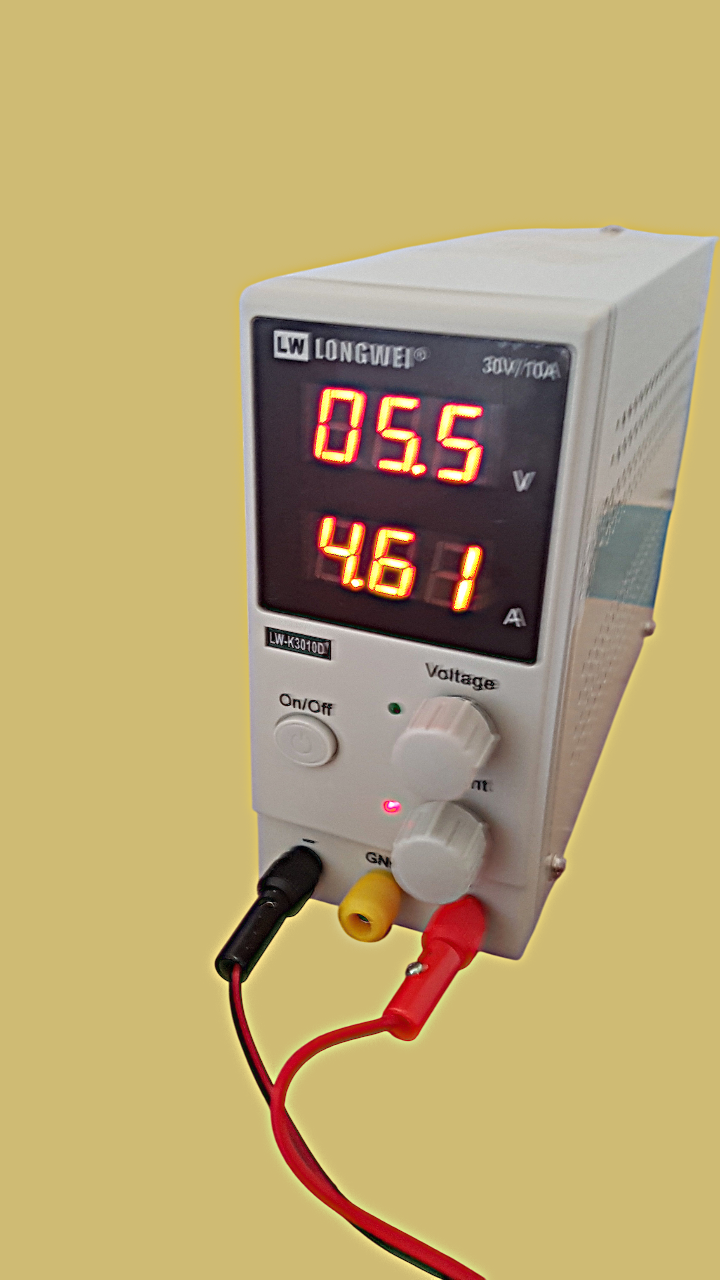

De weerstand draad van 0.15 mm met een weerstand waarde van 0.28 Ohm wordt gevoed met een laboratorium voeding, de ingestelde waardes voor een goed snijresultaat zijn 5.5 Volt en 4.6 Ampère.
De tafel is gemaakt van MDF plaatmateriaal en de arm van koperen waterleiding pijp. De koperen pijp wordt gebruikt als min draad. Hierin is een veer geïsoleerd op gehangen waar de plus draad op aangesloten is.

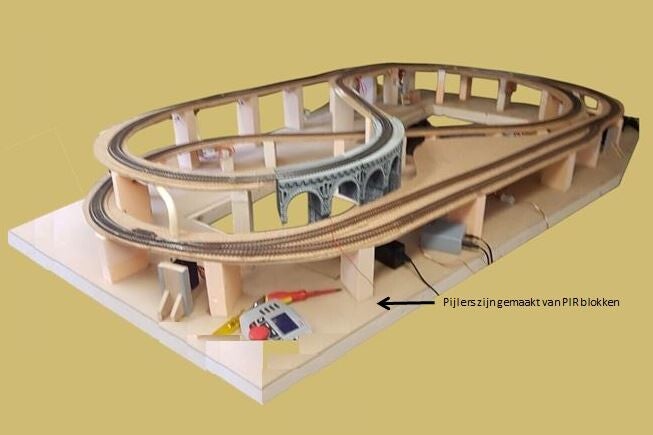

Op deze foto ziet u de pijlers die gemaakt zijn PIR isolatie blokken. Ze zijn op maat gemaakt met de zelf ontworpen snijtafel.
